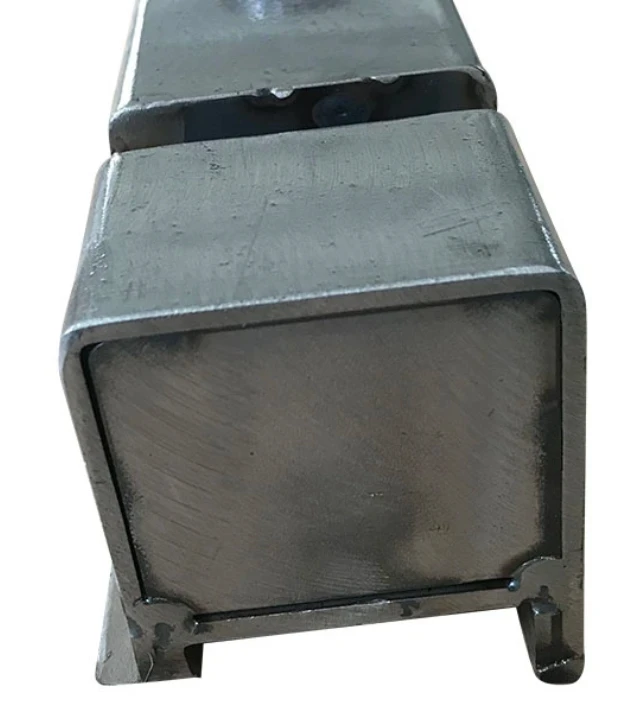

Prefabricerade lyfttillbehörssatser består av matchade buntar av gjutna-ankare, hylsor, kopplingsanordningar och formformare som används för säker urtagning, transport och montering av prefabricerade betongelement. Dessa kit samordnar komponenternas belastningsklasser för att eliminera maskinvarufel vid hantering av arbetsplatsen. Monteringarna integreras direkt i stål- eller träformningen före betongplacering, vilket skapar säkra interna lastöverföringsvägar vid härdning.

Viktiga produktegenskaper

Integrerad komponentmatchning:Ankare, stiftformare och lyftkopplingar är dimensionsparade för att bibehålla enhetliga säkerhetsmarginaler över varierande paneltjocklekar.

Infällt huvudgeometri:Stiftankare och hylsor har halvklotformade eller plana-ändprofiler som sitter plant eller under-yta, vilket bevarar betongytans estetik och undviker störningar efter-gjutning.

Överföring av hög-kapacitet:Gängade hylsor och smidda stålstift fördelar skjuv- och dragkrafter djupt in i den strukturella betongmatrisen istället för att enbart förlita sig på ytfriktion.

Snabbformningsgränssnitt:Magnetiska och bultade-nedformare säkrar insatser på stålformar utan att borra, och tål betongvibrationstryck utan förskjutning.

Nyckelspecifikationer

Säker arbetsbelastning (SWL) intervall	1,3 ton till 32,0 ton per enskild ankarpunkt.
Säkerhetsfaktor	Minsta 4:1-förhållande för konstruktionsstålkomponenter; 5:1 förhållande för smidda lyftöglor och kopplingar.
Trådprofiler	Metriska grova gängor (M12 till M52) och specialiserade rd (runda) gängformer.
Komponentsammansättningssatser	Förpacka vanligtvis 50 till 200 matchande delar som innehåller hylsor, stiftankare, gummi-/stålformare och motsvarande transportkopplingar.
Minsta betongtryckhållfasthet vid lyft	Större än eller lika med 15 MPa till 25 MPa (verifieras via rebound-hammare eller mognadsmätare före urtagning).

Betyg och normer

Råvaruklasser:Kolkonstruktionsstål som överensstämmer med ISO 630 (E295/S355) och sömlösa mekaniska precisionsrör enligt EN 10305. Rostfria stålsorter (AISI 304 / 316) tillgängliga för korrosiva miljöer.

Ytskydd:Varm-doppförzinkning (HDG) beläggningstjocklek som överensstämmer med ISO 1461 (större än eller lika med 55 mikrometer) eller elektro-pläterad zink (större än eller lika med 8 mikrometer).

Regelefterlevnad:Tillverkad för att uppfylla maskindirektivet 2006/42/EC, ASTM-standarder och OSHA 1926.700–706 säkerhetsriktlinjer för lyftbeslag.

Att tänka på vid lyft och hantering

Vinkellastminskning:Slingar som vinklas mer än 45 grader från vertikalt inducerar laterala skjuvkrafter som minskar ankarkapaciteten; använd spridarbalkar för stora väggpaneler för att upprätthålla vertikala dragvektorer.

Dynamisk faktorinkludering:Använd en dynamisk förstärkningsfaktor (minst 1,3x till 2,0x beroende på kranens styvhet och hanteringshastighet) när du beräknar totala riggningsbehov.

Kantavståndsbegränsningar:Upprätthåll minsta betongkantsavstånd specificerade i tekniska tabeller för att förhindra för tidiga brottbrott under excentriska dragbelastningar.

Verifiering av kopplingsingrepp:Se till att universal- eller stiftkopplingar sitter helt och låsta i ankarurtaget innan du applicerar kranspänning.

Ansökningar

Luta-uppåt väggpaneler:Horisontell-till-montering av paneler för kommersiella lager och industrianläggningar.

Prefabricerade gräns- och stödmurar:Hanterar smala vertikala plattor som kräver hög stabilitet under urtagning.

Brunnar och verktygsvalv:Cylindrisk och rektangulär lådstrukturhantering med vrid-lås eller drivning-i stiftsatser.

Brobalkar och konstruktionsbalkar:Tung-last längsgående elementtransport från gjutbäddar till lagergårdar.

Kvalitet & Besiktning

Spårbarhet för råvaror:Spektrometrisk kemisk sammansättningsanalys utförd på varje värmeparti av stål före bearbetning eller smide.

Icke-destruktiv testning (NDT):Magnetisk partikelinspektion (MPI) utförd på 100 procent av smidda lyftöglor och svetsade ankaröglor för att upptäcka ytmikro-sprickor.

Provbelastningstestning:Destruktiv dragtestning av satsprov utförd på universella testmaskiner för att verifiera den slutliga draghållfastheten mot specificerade säkerhetsfaktorer.

Dimensionell verifiering:Laserskanning och vernier koordinerar kontroller av gängstigningsdiametrar, hylsans väggtjocklek och tidigare magnetisk kvarhållningskraft.

Leverans- och anpassningsalternativ

Anpassade trådgeometrier:Skräddarsydda sockellängder och icke-standardgänga stigningar konstruerade för egenutvecklade prefabricerade formkonfigurationer.

Materialförändringar:Fullständiga austenitiska konfigurationer av rostfritt stål för kustnära infrastruktur eller marina prefabricerade applikationer.

Förpackning och kit:Anpassade jobb-partiförpackningar sorterade efter hällfas, märkta med streckkodsidentifiering för direkt lagerhantering på gården.

Ledtider och MOQ:Metriska standardsatser i lager för omedelbar leverans; anpassade-ankargeometrier kräver 3 till 4 veckors produktionsledtid.

Vad köpare bör tillhandahålla

För att säkerställa korrekt teknisk utvärdering och kommersiell offert, skicka in följande parametrar:

Maximal komponentvikt och mått:Exakt egenvikt och geometri för det prefabricerade betongelementet.

Betongkonstruktionsstyrka:Mål kubens eller cylinderns tryckhållfasthet vid den exakta tidpunkten för urtagning och lyftning.

Miljöexponeringsklass:Inomhusförvaring, exteriör väderexponering eller aggressiva kemiska/marina miljöer.

Formmaterial:Stålformtjocklek eller träformad konstruktionstyp (dikterar magnetisk kontra bult-genom tidigare val).

Nödvändiga kvantiteter:Årlig volymprognos eller specifik projektbatchstorlek.

FAQ

F: Kan standardstiftankare återanvändas över flera betonggjutningar?

S: Ingjutna-ankare förblir permanent inbäddade i betongelementet. Endast den återanvändbara riggutrustningen (som lyftkopplingar, stiftformare och spridarbalkar) tas bort och cyklas tillbaka till produktionslinjen.

F: Vad är den primära skillnaden mellan stiftankare och gängade hylsinsatser?

S: Stiftankare använder ett utskjutande eller jämnt runt huvud som kopplas in av en matchande koppling för tunga-lyft. Gängade hylsor ger invändiga hongängor främst avsedda för bultanslutningar, sekundära konstruktionsförband eller tillfälliga hanteringsbultar.

F: Hur påverkar kallt väder lyftsäkerhetsfaktorn för prefabricerade element?

S: Låga omgivningstemperaturer fördröjer betongens hållfasthet. Lyften får inte fortsätta förrän Schmidts hammar- eller mognadsmätare har verifierat att betongen har nått sin specificerade lägsta tröskel (vanligtvis högre än eller lika med 15 MPa).

F: Levereras brukstestcertifikat (MTC) med kiten?

A: Ja. Fullständiga 3.1 materialtestcertifikat med detaljerad beskrivning av kemisk sammansättning, mekaniska egenskaper och belastningstestresultat tillhandahålls med varje försändelse.

F: Överensstämmer dessa kit med OSHA och ASME riggstandarder?

A: Ja. Alla komponenter är konstruerade och bevis-testade för att upprätthålla överensstämmelse med OSHA 1926-standarder och ASME B30.20 strukturella lyftkrav.

F: Hur säkras formformarna vid högfrekventa bordsvibrationer-?

S: Formers är utrustade med hög-gauss sällsynta-jordmagneter eller mekaniska bultar-under baser utformade för att motstå bordsaccelerationskrafter upp till 5 g utan att växla position på stålformar.
